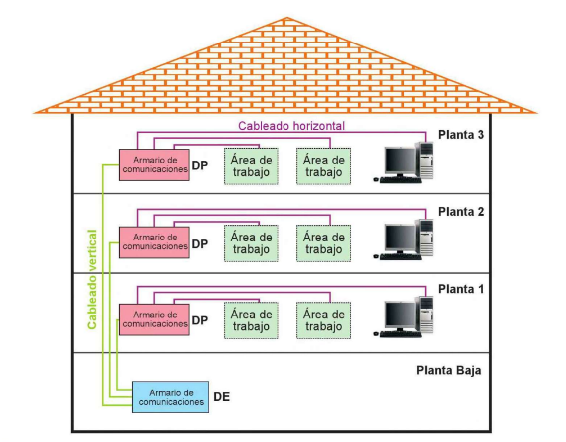

Dibuja el cableado estructurado de una vivienda de 3 plantas:
¿Para qué se utilizan los sistemas de alimentación ininterrumpida?
Para la protección ante fluctuaciones e interrupciones de corriente.
Nombra los puntos de la distribución de los elementos en el armario de comunicaciones:
Nombra 3 elementos de un SAI:
- Cargador de baterías.
- Supresor de sobretensión.
- Baterías.
- Filtro.
- Inversor.
- Relé.
¿Cuáles son los tipos de SAI que hay? y explica uno de ellos:
SAI de modo directo: La corriente eléctrica alimenta al SAI y este suministra energía constantemente al armario. Estos dispositivos realizan también la función de estabilización de corriente.
SAI de modo reserva: La corriente se suministra al armario directamente. El SAI solo actúa en caso de corte corriente.
¿Qué tipos de perturbaciones se pueden dar en una red eléctrica?
Picos de tensión, Ruidos y distorsiones, fluctuaciones en la corriente.

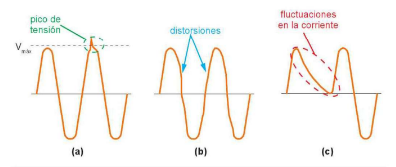

Dibuja los tres tipos de perturbaciones eléctricas:
¿De cuánto será el número de tomas de tipo Schuko?
- Un mínimo de 8 en los armarios de distribución de planta y en los armarios del edificio.
¿Cuáles son los elementos de interconexión de las redes telemáticas? Y define uno de ellos.
Repetidores, hubs, bridges, switches, routers y gateways.
Gateways (pasarelas): convierten un protocolo en otro para garantizar continuidad entre distintos protocolos, actúa principalmente en las capas 3 y 4 del protocolo TCP/IP.

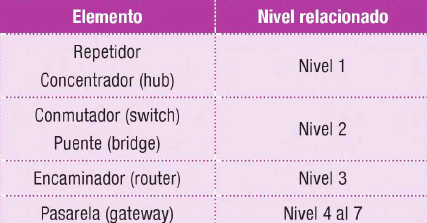

Relaciona los elementos de interconexión con el modelo OSI.
¿Qué es el comando ping?
Verifica la conectividad entre una IP y unos dispositivos determinados a través de un IMCP e informa de los paquetes enviados y recibidos de esa prueba.
¿Qué puntos debe verificar un técnico previo a la puesta en funcionamiento de la red?
Protocolo TCP/IP, adaptador de red, red local, conexión a internet y servidores DNS.
¿Qué ventajas plantea la interconexión de redes de datos?
Compartir recursos, coordinar tareas, reducir costes y aumento de cobertura.
¿En qué se basan las redes jerárquicas y en qué tres capas se divide?
Divide la red en capas independientes y cada una con una función específica otorgando un mayor rendimiento.
Capa de acceso, distribución y núcleo.
¿Qué ventajas plantea la red jerárquica?
Escalabilidad o ampliación de la red, redundancia, rendimiento, seguridad, facilidad y mantenimiento.
¿Qué tres parámetros se tienen en cuenta a la hora de diseñar una red jerárquica? Y explica uno de ellos.
Diámetro de la red, conectividad y redundancia.
- El diámetro de la red: nos indica el número de dispositivos que un paquete debe cruzar hasta llegar a su destino, viene pues determinado por los switches.
¿Cuáles son los protocolos que puede escoger el suministrador de red y sus clientes?
- H.323
- Protocolo de control Gateway Media (MGCP)
- Protocolo de iniciación de sesión (SIP)
- Control de Gateway Media / H.248 (MEGACO)
¿Qué es VoIP?
VoIP (Voice Over Internet Protocol) permite que la voz viaje en paquetes IP y por tanto a través de Internet, de tal manera que los teléfonos IP físicos se conectan mediante cables de pares trenzados al switch de telefonía.

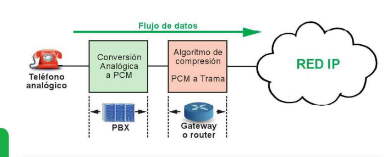

Rellena los huecos de la siguiente imagen.
¿Cuáles son los beneficios de la red convergente?
Una única red para administrar, menor coste de implementación y administración, Unificación de las comunicaciones de voz y vídeo en el sistema informático del usuario.
¿Cuáles son los motivos para que sea necesario la certificación de red?
- Los estándares lo requieren
- Los clientes lo demandan
- Ocurren errores en la instalación
- Demostración de que la instalación es operativa
- Porque lo pide la normativa
¿Cuál es la medida empleada en acústica y telecomunicaciones? Escribe la fórmula para relacionar la potencia de entrada con la potencia de salida.
La medida empleada es el decibelio(dB), que es una unidad adimensional y relativa. N[dB] = 10 * log(PsPe).
Dibuja un esquema del testeo del enlace permanente.
Nombra 5 parámetros a analizar en los cables multifilar.
- Mapa de cableado
- Resistencia
- Longitud
- Tiempo de propagación
- Retardo
- Pérdida de inserción
- Diafonía extremo cercano
- Diafonía acumulativa

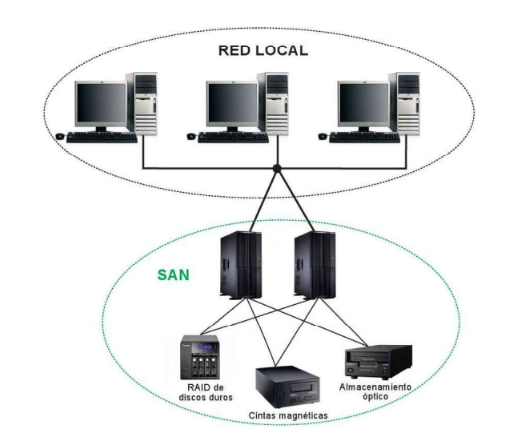

1.-Realiza un dibujo del almacenamiento compartido en red SAN.

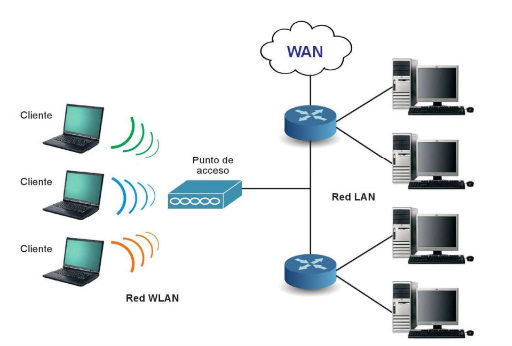

2.- Realiza un dibujo sobre una extensión de una red con WLAN.

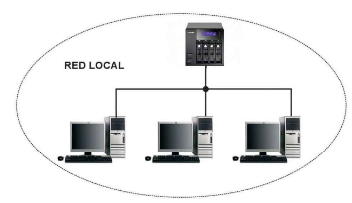

3.- Di a qué tipo de almacenamiento compartido pertenece la siguiente imagen y explica en qué consiste.
NAS: Contiene un solo dispositivo de almacenamiento que está directamente conectado a una red local. Ofrece datos compartidos a todos los clientes de la red.
4.- Nombra 2 de los 4 pasos de un equipo de la impresión en red.
1.- Una aplicación da formato a los datos del documento en una forma que pueda ser utilizada por la impresión y se los envía.
2.- El equipo envía los datos a la red, por donde viaja hasta el servidor de impresión.
5.- ¿Qué son las redes WLAN?
Las redes WLAN son un sistema de comunicación de datos inalámbrico flexible y muy utilizado como alternativa a la LAN cableada o como una extensión de ésta. Forma de conectarse: Punto de acceso y/o router inalámbrico.
6.- ¿Qué son los adaptadores de red inalámbrico?
Son aquellos que se instalan en los sistemas informáticos que quieran conectarse a la red inalámbrica. A diferencia de los adaptadores de red de las redes cableadas, estos no disponen de un conector donde enchufar una clavija, sino de una pequeña antena.
7.- Nombra 4 los parámetros que se pueden configurar una vez conectado el punto de acceso al sistema informático de la forma descrita por el fabricante en su manual.
Contraseña de acceso.
Tipo de estándar y canal.
Nombre del punto de acceso.
Protocolo de enrutamiento.
8.- Nombra las versiones que tiene el estándar IEEE 802.11 y en la banda que se utilizan.
Versiones b, g y n → Banda 2,4 GHz.
Versiones a, n y ac → Banda 5 GHz.
Dibuja un ejemplo de un esquema de distribución de canales para evitar interferencias.

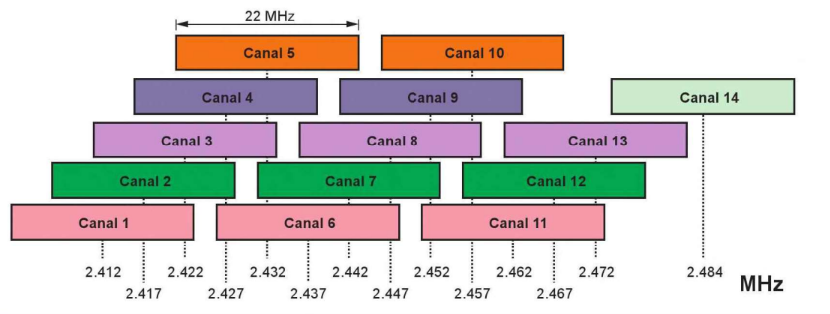

En los estándares 802.11b y 802.11g ¿Cuál es la banda de frecuencia empleada, su ancho de banda y en cuantos canales está dividido?
La banda de frecuencia empleada es de 2.4 GHz a 2.4835 GHz, su ancho de banda es de 83.5 MHz y está dividido en 14 canales de 22 MHz cada uno con una separación de 5 MHz entre ellos.
Distribuye los canales de los estándares 802.11b y 802.11g de la forma correcta en la siguiente imagen.
4. ¿En que se basa la técnica de Supervisión de red?
Es una técnica que se basa en la vigilancia del tráfico de una red telemática. El tráfico se puede controlar mediante direcciones IP, comprobar el acceso exterior de la red y la cantidad de información transferida.
Nombra al menos 4 puntos que se pueden monitorizar en una red telemática.
- Uso de los servicios de la red
- Contabilidad del tráfico por la red
- Errores y fallos ocurridos
- Estado de los procesos que se ejecutan en la red
- Cambios de software y hardware
- Cuellos de botella
- Números de usuarios en la red
- Tiempos de respuesta
- Intentos de acceso no autorizado al sistema
¿Para qué se utiliza el programa de comprobación de redes Kismet?
Es un detector de redes inalámbricas, analizador de paquetes(sniffer) y sistema detector de intrusos.

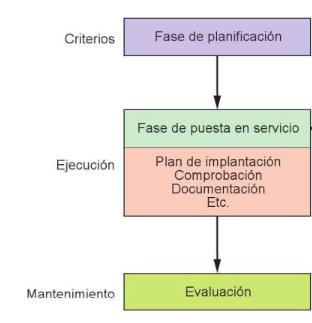

¿Cuál es la función de un interlocutor en la tarea de seguimiento de la fase de puesta en servicio de un proyecto?
Es la persona o personas encargadas de supervisar, junto con los responsables del proyecto, los trabajos de puesta en servicio del proyecto.
